ARTIFACT WI/Fiesta 이미지 흰색 픽셀

시스템: 1.5T Signa Twin Excite II(소프트웨어 버전 11.0M4)

문제/증상

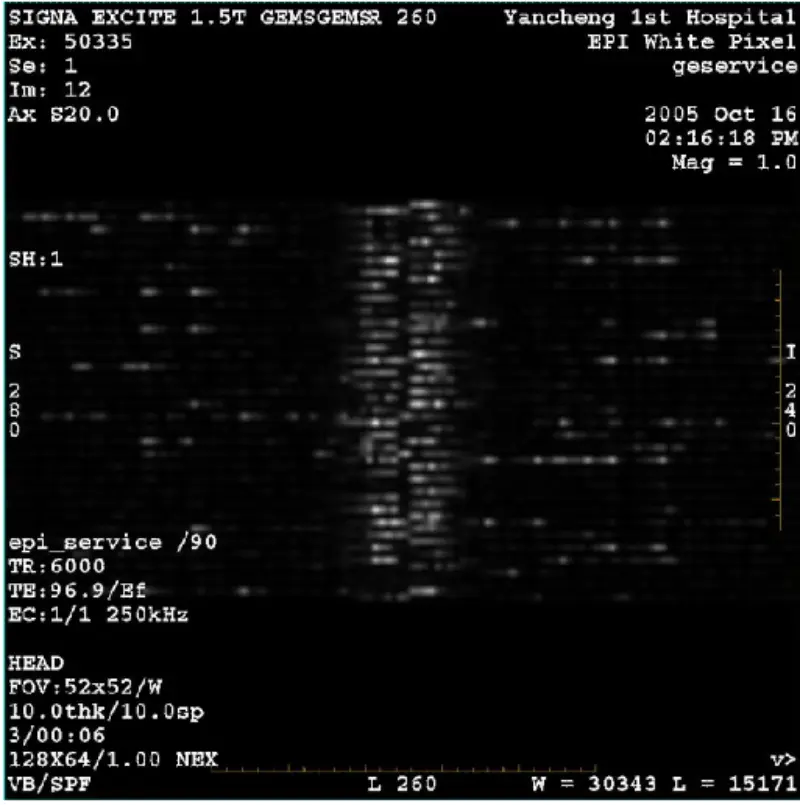

바디 코일이나 헤드 코일을 사용할 때 눈에 보이는 망상 또는 코듀로이 인공물이 있는 DWI(줌 모드 및 전체 모드) 및 fiesta(줌 모드 및 전체 모드) 이미지, 기타 일상적인 이미지는 정상으로 보입니다.

문제 해결 기록/힌트

1. 슈퍼컨덕터 심체크 결과는 모두 합격입니다.

2. 환자 브릿지를 제거합니다. 동전이나 기타 금속은 발견되지 않습니다.

3. 모든 항목이 녹색으로 표시되도록 Grafidy 교정을 수행합니다.

4. Zoom 및 전체 BACC를 실행합니다.

5. Zoom 및 전체 EPT를 실행합니다. 결과는 흰색 픽셀이 심하고 다른 항목은 합격입니다.

머리와 몸을 포함해. 위상 디더 B0 값은 사양에 있습니다.

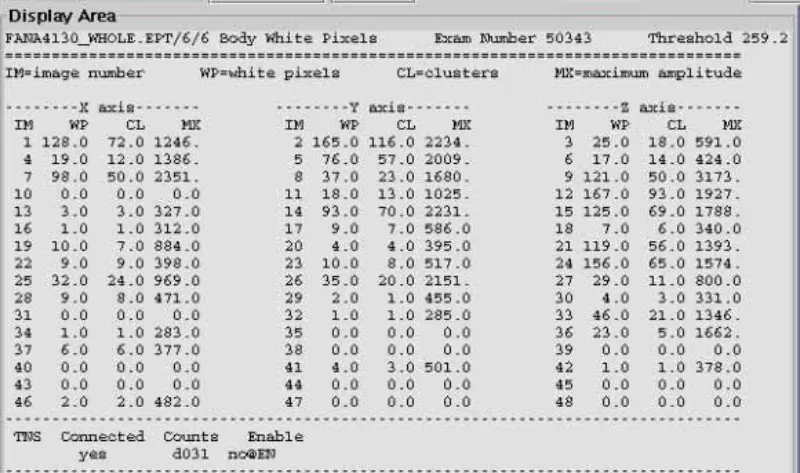

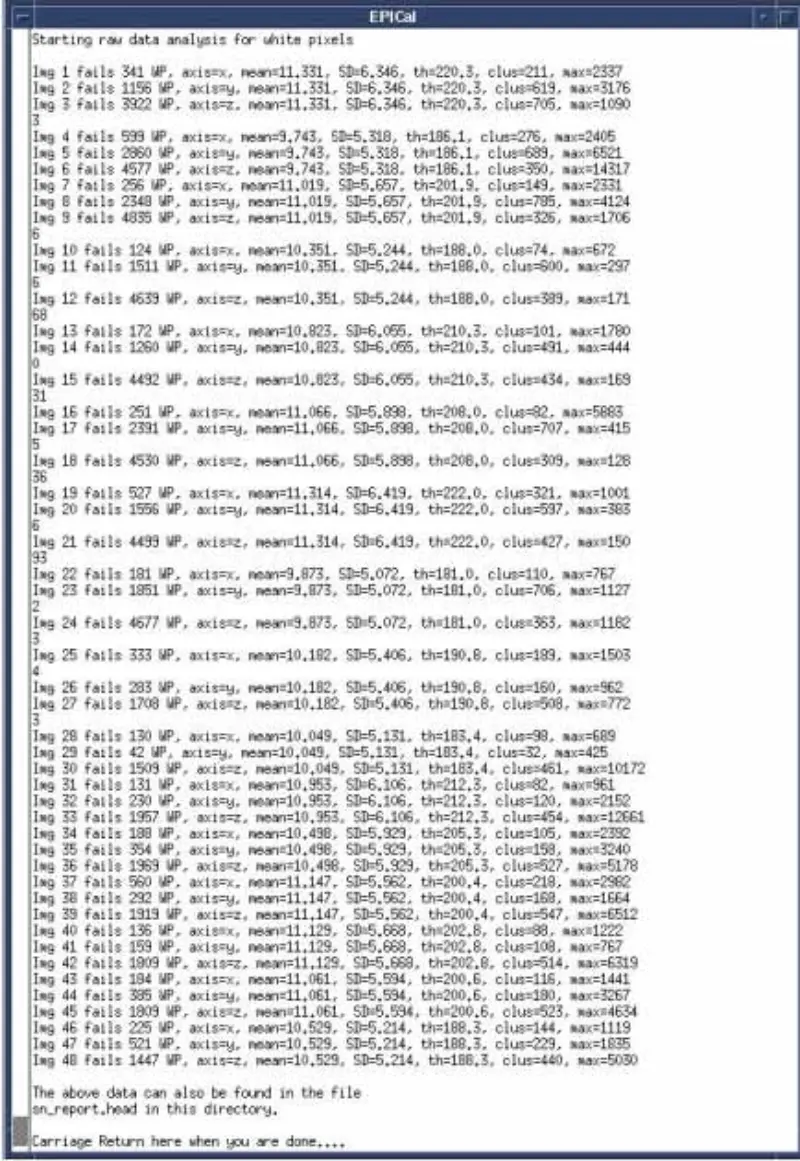

6. 흰색 픽셀 테스트를 실행했는데 모두 실패했습니다.

7. SPT 전체 통과를 실행합니다. 특히 모든 경사 안정성 테스트를 통과했습니다.

8. 팬, 스피커, 인젝터, 콜드 헤드 등을 포함하여 자석 주변의 환경 항목을 에뮬레이트하고 검사합니다.

9. 온도 센서, SRI, PAC 및 테이블을 비활성화합니다. 여전히 문제가 있습니다.

10. 시스템 캐비닛 I/F(본체 J2 및 헤드 J5)에서 수신 케이블을 분리하고 50Ω 터미네이터와 DC 블록을 시스템 캐비닛 커넥터에 추가합니다. EPT 흰색 픽셀 헤드 및 바디 스캔. 결과는 합격. 시스템 캐비닛에 문제가 없는지 확인하십시오. 다시 연결하세요. 시스템 캐비닛 I/F에서 케이블 수신

11. GP 보드, EPT 흰색 픽셀 헤드 및 바디 스캔에서 X, Y 및 Z 그라데이션 드라이브 광섬유를 분리합니다. 결과는 합격. 이는 흰색 픽셀이 그라데이션에 의해 유도되었음을 나타냅니다. 흰색 픽셀이 한 축에만 존재하는 것이 아닙니다. 그런 다음 SGA PS, GP 보드를 교체하지만 여전히 문제가 있습니다. X,Y,Z 그라데이션 드라이브 광섬유를 다시 연결합니다.

12. SSM에서 DD/TR을 비활성화합니다. 펜 월(J72,J73,J74,J75,J75), EPT 흰색 픽셀 헤드 및 바디 스캔에서 DD 케이블을 분리합니다. 결과는 머리는 통과하고 몸은 실패하는 것입니다. 바디 코일이 조정되지 않아 바디 코일이 신호를 흡수합니다. 따라서 헤드 통과 및 바디 실패. 추론을 확인하려면 연장 케이블을 헤드 코일에 연결하고 헤드 코일을 자석 보어 외부에 놓고 헤드 흰색 픽셀을 스캔하십시오. 사실 결과는 헤드 실패입니다. 펜 월, EPT 흰색 픽셀 헤드 및 바디 스캔에 DD 케이블 중 하나만 다시 연결합니다. 결과는 모두 실패했습니다. DD 보드와 스플리터 보드가 원인이 아닌지 확인합니다.

13. 펜 월에 DD 케이블을 다시 연결합니다. SSM.EPT 흰색 픽셀 헤드 및 바디 스캔에서 바디 및 헤드 T/R 바이어스 BNC 케이블을 분리합니다. 결과는 모두 실패했습니다. 제거한 본체와 헤드 바이어스 케이블을 다시 연결합니다. SRFDII.EPT 흰색 픽셀 스캔에서 헤드 및 바디 출력 케이블을 분리합니다. 결과는 모두 실패했습니다. SRFDII AMP 및 SSM에 해당 문제가 없는지 확인했습니다.

14. 하이브리드에서 I 및 Q 케이블을 분리합니다. 헤드 EPT 흰색 픽셀 스캔을 실행합니다. 결과가 실패했습니다. 용의자 하이브리드. 하이브리드를 교체하세요. 하지만 여전히 문제가 있습니다.

15. 자석의 전면 커버를 제거합니다. RF 차폐 접지 케이블과 온도 센서 케이블을 검사합니다. 케이블은 괜찮습니다.

16. TRM에서 본체 RF 코일을 제거합니다. 헤드 EPT 흰색 픽셀 스캔을 실행했는데 결과가 실패했습니다.

17. TRM에서 RF 쉴드를 제거합니다. RF 차폐를 사용하여 EPT 흰색 픽셀 스캔을 실행합니다. 결과가 실패했습니다. RF 실드를 교체하고 EPT 흰색 픽셀 스캔을 실행하십시오. 여전히 문제가 있습니다.

근본 원인/해결책

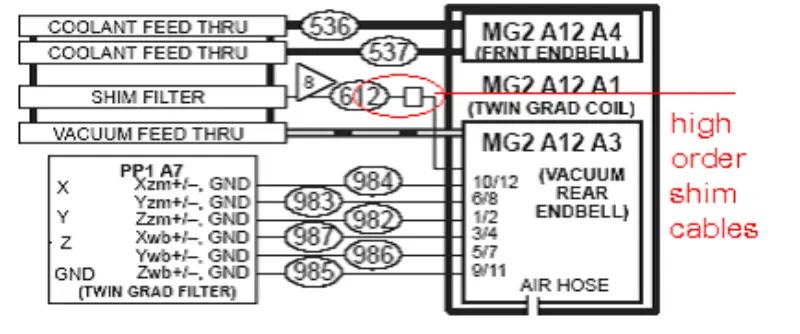

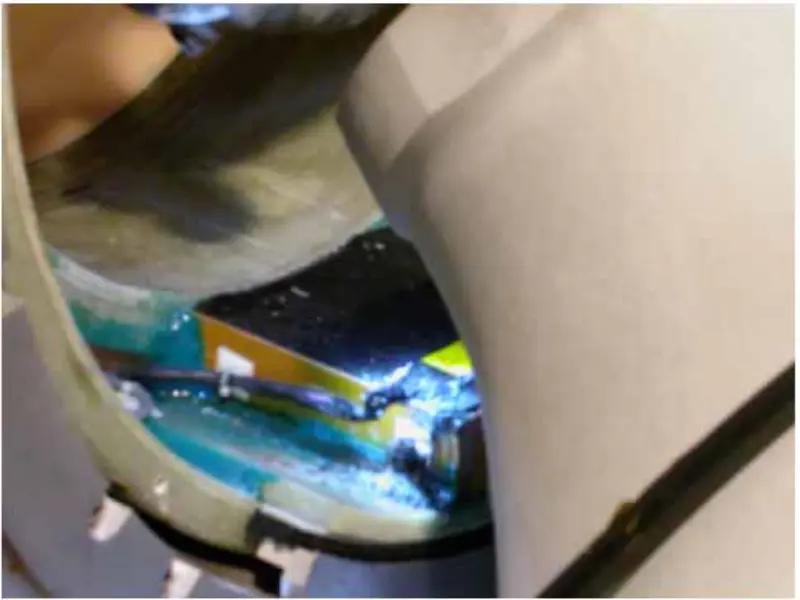

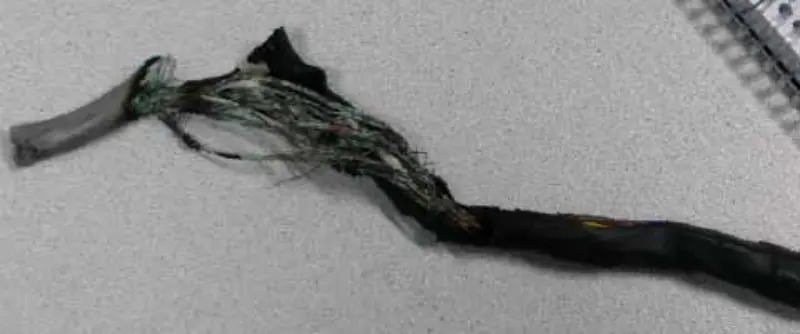

위의 조치와 ​​분석을 통해 문제는 경사 코일로 인해 발생해야 한다는 결론을 내렸습니다. 그래서 자석의 앞, 뒤 커버를 제거하고 그래디언트 코일 관련 볼트를 확인하고 조여줍니다. 자석 후면 커버를 제거한 후, 상위 심 케이블이 검게 타버린 것을 발견합니다.

본 사이트에는 상위 심 옵션이 없기 때문에 상위 심 케이블을 절단합니다. 케이블을 따로 떼어낸 후 절연접착테이프로 각각의 케이블을 묶어줍니다. 모든 것을 복원하고 EPT 흰색 픽셀 스캔을 실행하십시오. 모두 통과합니다. 이 로컬 수리 후에는 시스템이 정상입니다. DWI 및 Fiesta 이미지에는 이전과 같이 흰색 픽셀이 없습니다.

상위 케이블은 공장에서 손상되어야 합니다. 손상된 케이블은 서로 인접하여 수많은 작은 원을 형성했습니다. DWI 스캔을 실행할 때 원은 다른 스캔보다 훨씬 더 많은 열을 발생시켰습니다. 따라서 케이블은 매일 소모되어 DWI 스캔에 영향을 미칩니다. 실제로 날이 갈수록 그 효과는 점점 더 심해진다.
