TPS에 대한 서비스 노트 응답 없음

시스템: 1.5T Twin exsite (소프트웨어 버전. 10.0M4)

문제/증상

응용 프로그램 소프트웨어가 작동 중이지만 오류 로그에 "TPS 응답 없음"이 보고됩니다.

문제 해결 기록/힌트

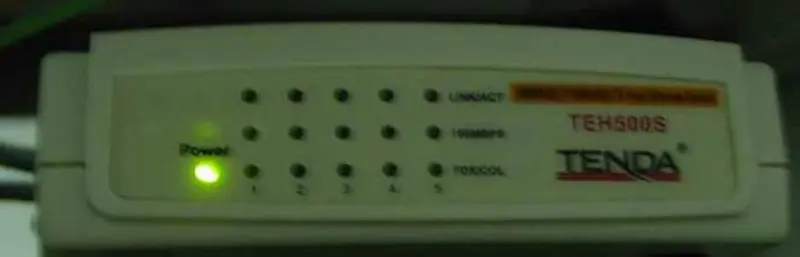

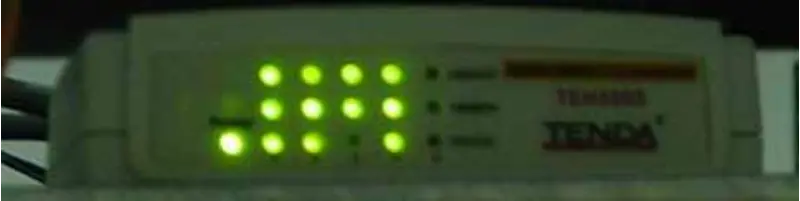

1. c-shell을 열고 ping –s 4096 IP(tps)를 입력하여 95%의 데이터 손실을 찾습니다. 시스템 캐비닛의 새 허브를 교체했지만 증상은 동일합니다.

2. c-shell을 열고 mgd_term을 입력하지만 3개의 별도 창을 열 수 없습니다.

3. tps 재설정을 수행하고 즉시 "tps 재설정 실패"를 보고합니다.

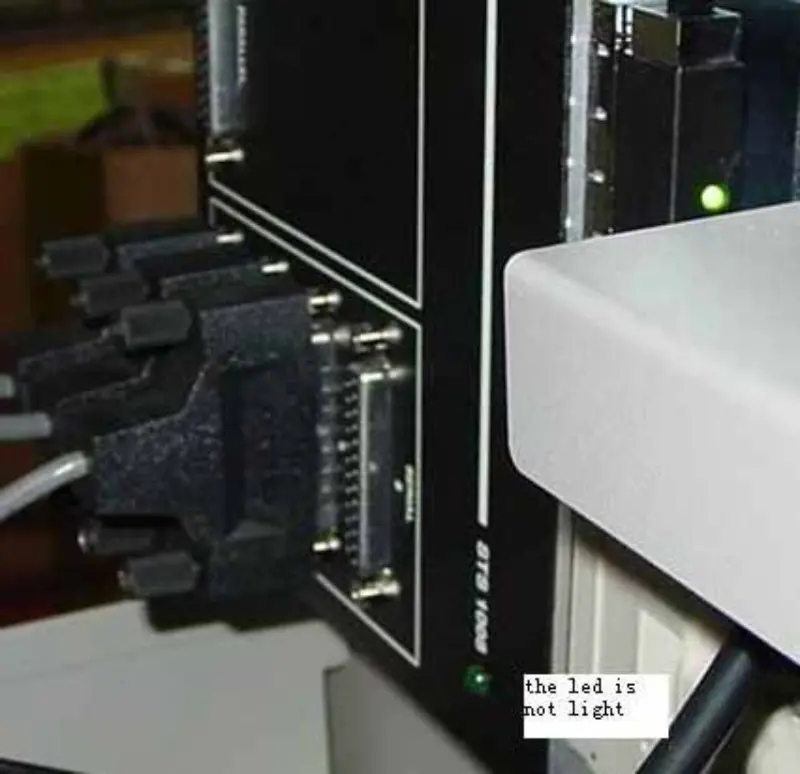

4. 호스트가 scsi-serial 터미널을 인식하지 못합니다. scsi 8 포트 직렬 확장 상자를 확인하십시오. 상자의 LED가 켜지지 않는 것을 확인하십시오.

5. 확장기 scsi 전원 공급 장치를 확인하십시오. 전원 공급 장치가 출력되지 않습니다. 전원 공급 장치를 열고 보이드 조인트 3개 지점을 찾습니다. 이 점들을 접합했지만 전원 공급 장치가 출력되지 않습니다.

6. 새 확장기 scsi 전원 공급 장치를 교체합니다. MR 시스템을 부팅하면 다음 화면에서 응용프로그램 소프트웨어가 정지되고 scsi 8포트 직렬 확장박스의 LED가 켜지지 않습니다.

7. 명령 창을 열고 mgd_term을 입력하고 창 3개를 열지 마십시오. Expnder SCSI 전원 공급 장치가 정상인지 확인하십시오.

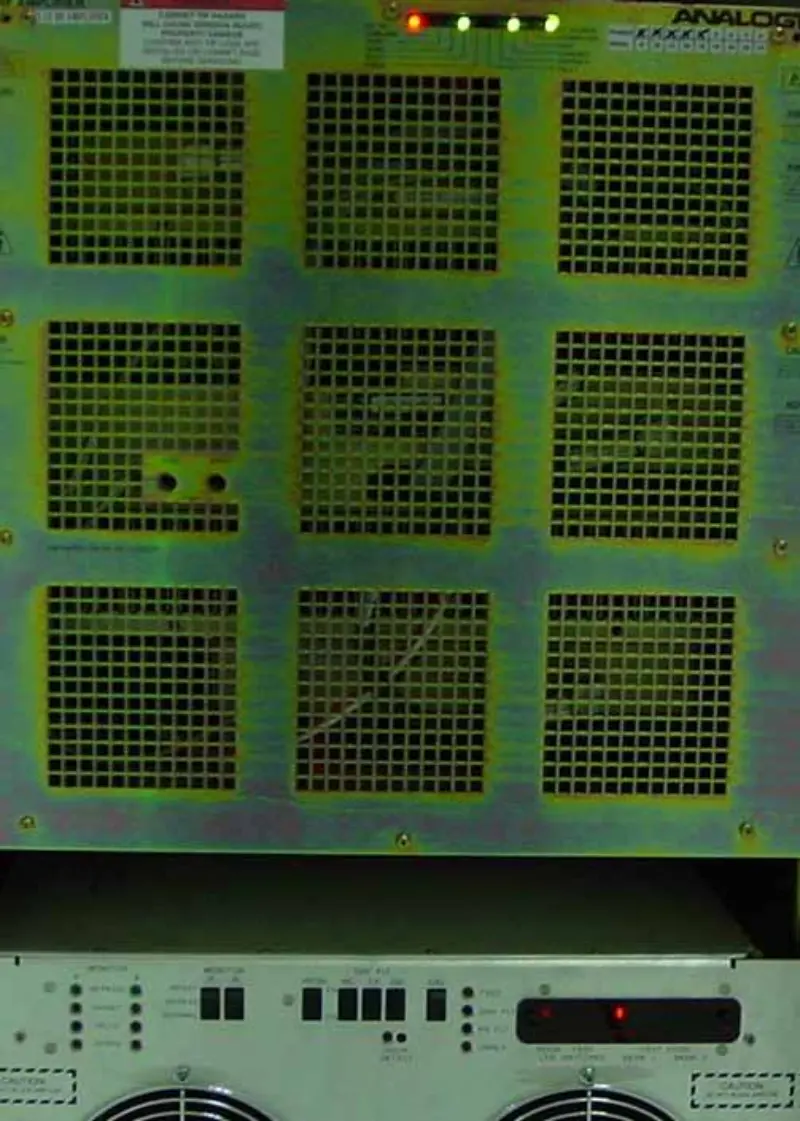

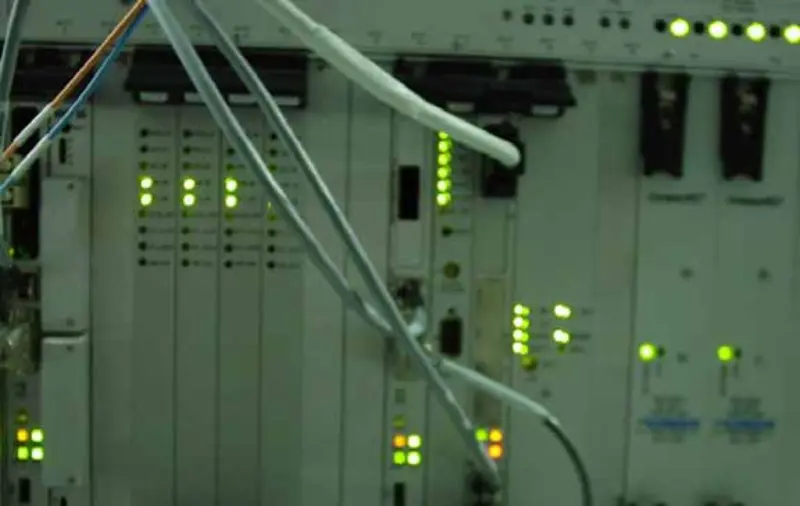

8. SGI 진단을 수행합니다. SGI는 정상입니다. 직렬 케이블을 확인하십시오. 정상입니다. MGD의 전원 공급 장치를 확인하십시오. 괜찮습니다. 하지만 시스템 캐비닛, RF 캐비닛, Gradient 캐비닛은 비정상입니다. 증상은 다음 사진과 같습니다.

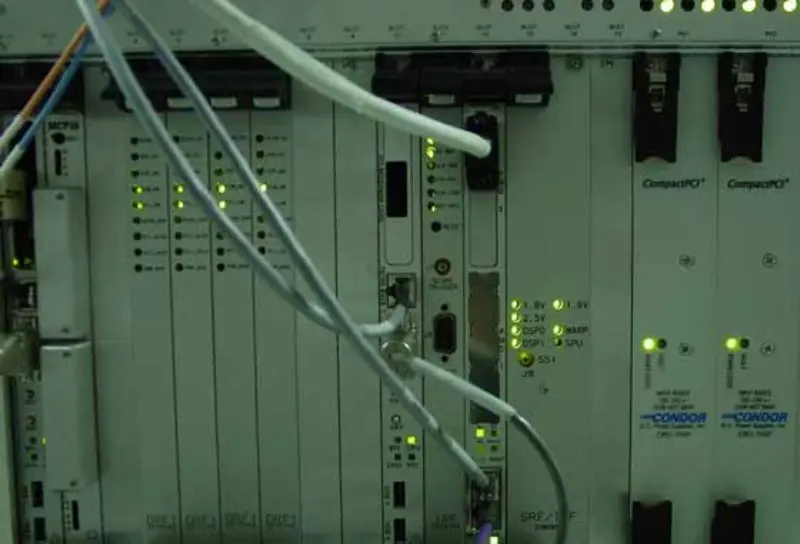

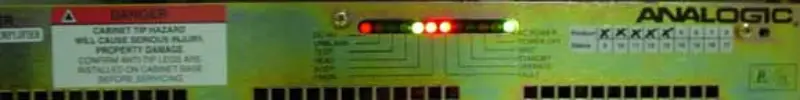

9. 시스템 캐비닛, RF 캐비닛, Gradient 캐비닛이 재설정 상태인 것 같습니다. 따라서 호스트로부터 수신되는 STIF 보드의 tps 재설정 신호는 여전히 활성화되어 있습니다. 확장 scsi 전원 공급 장치 또는 직렬 케이블을 차단하고 MR 시스템을 부팅하면 응용 프로그램 소프트웨어가 실행되지만 "tps not response"가 보고됩니다. 증상은 다음 사진과 동일합니다.

그래서 scsi 8포트 시리얼 확장박스도 안좋습니다.

10. 새 scsi 8 포트 직렬 확장 상자를 교체하고 MR 시스템을 부팅하면 scsi 8 포트 직렬 확장 상자의 LED가 켜지고 시스템이 정상입니다.

근본 원인/해결책

확장기 scsi 전원 공급 장치에 결함이 있어서 scsi 8 포트 직렬 확장 상자가 태워졌습니다. 그래서 확장기 scsi 전원 공급 장치를 교체했는데 시스템 상태가 이상했습니다.
