FSE 및 GRE 아티팩트

시스템: MR 0.35T Ovation

병원: 대경유전 종합병원

문제/증상

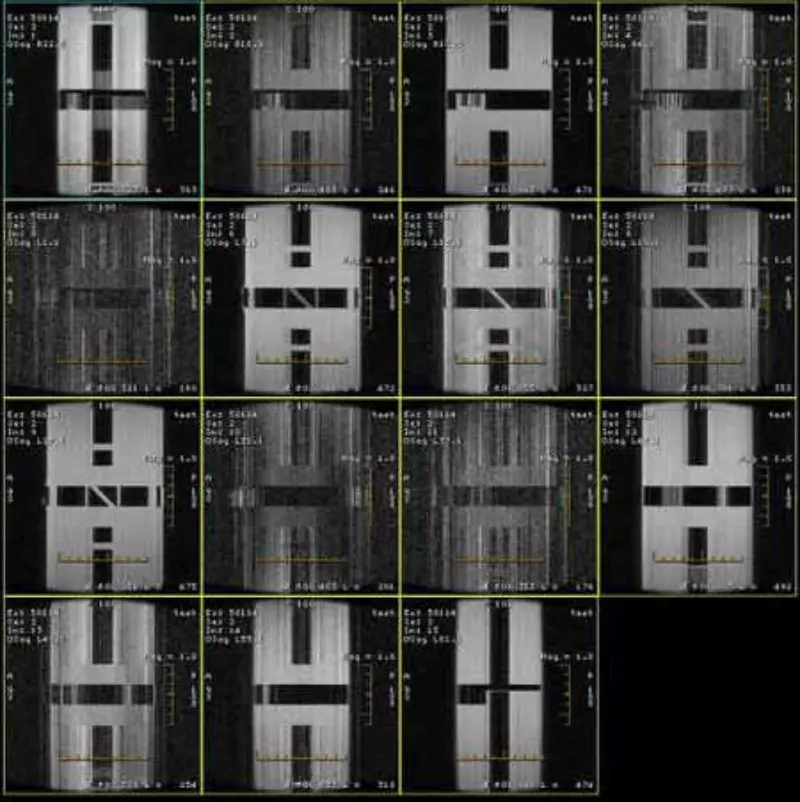

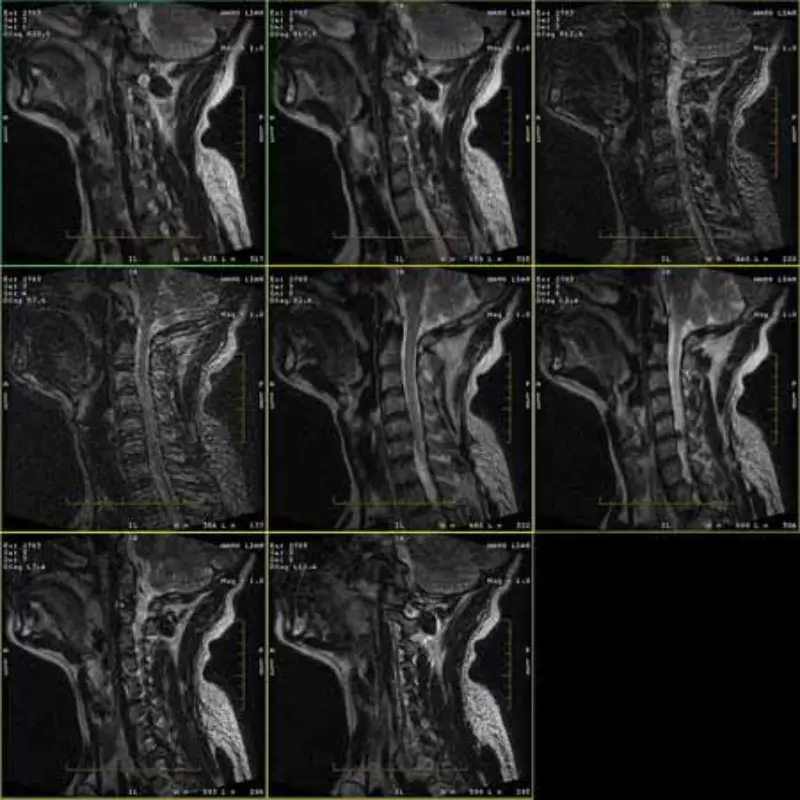

FRFSE 및 GRE 프로토콜의 이미지에는 고스트가 있으며 때로는 낮은 SNR 이미지가 한 시리즈로 나타납니다. 하지만 SE 프로토콜 이미지는 정상입니다.

이미지를 첨부해 보세요.

문제 해결 기록/힌트

1. 이러한 아티팩트는 FRFSE 및 GRE 프로토콜 이미지에서만 발생하지만 SE 프로토콜에서는

이미지는 절대 나타나지 않습니다. Head SPT 빠른 검사를 수행합니다. 헤드 SNR은 미미합니다(약 8.2).

2. RF 도어, 조명 전원, TCU 전원, PAC 전원 공급 장치 및 자석 디스플레이를 모두 확인했습니다.

3. 경사 증폭기, SRU 및 케이블의 필터를 교체했지만 동일한 프로토콜에서 여전히 아티팩트가 발생합니다.   페이지 3/3

4. 아래 부분을 다른 사이트에서 테스트해 보세요. 모두 정상입니다. 그라데이션 PSU, TYMEII, SCA, IPG II, UCERD, RF Amp, RFI, MSHS 및 헤드 코일

5. DD 다이오드 특성, DD 케이블 및 HV를 모두 정상으로 확인하십시오.

6. UCERD의 RF 신호 출력을 비활성화하면 아티팩트가 사라졌습니다.

7. 수신기를 교체하고 케이블을 수신하고 MA를 우회해도 문제는 여전히 존재합니다.

8. 본체 코일을 분해하여 자석 외부에 놓고 모든 케이블을 연결한 후 다시 스캔해도 인공물이 여전히 존재합니다.

9. 전원 공급 장치와 접지를 점검한 결과 PP(Magnet Room)의 접지 커넥터가 매우 느슨해졌습니다. 조이고 다시 스캔하면 헤드 SNR이 향상됩니다.

(헤드 SNR: 8.9)

근본 원인/해결책

마지막으로 누군가가 MR 장비 전원의 활선 3개 중 1개에서 1개의 전선을 연결하는 것을 발견했습니다.

허가 없이 MR 부서 외부로 공급합니다. 와이어를 제거하고 다시 스캔한 후 시스템이 정상으로 나타나고 헤드 SNR은 9.3입니다.

따라서 전원 공급 장치 품질이 이미지 품질에 영향을 미칩니다.
