8채널 카드 코일 낮은 SNR에 대한 문제 해결

문제/증상

8채널 심장 코일 스캐닝을 사용할 때 이미지 SNR이 좋지 않습니다. 수동 스캔을 사용할 때 신호가 매우 낮은 것을 찾으십시오.

근본 원인/해결책

통합 멀티코일 ASM 마더보드 불량. (다이나트론, IC: HC105)

문제 해결 기록/힌트

1. 8채널 심장 코일 실행 테스트 SNR을 사용하면 모든 채널이 실패합니다.

2. MCRT 도구를 사용하여 8채널 SNR, 모든 채널 통과를 확인합니다. 그렇다면 코일에 문제가 있는 것이 틀림없습니다.

3. 새 코일을 주문했지만 문제는 동일합니다. 이미지도 SNR이 낮습니다.

4. 모듈 드라이브 전원과 STIF 및 IRF I/O 보드의 모든 채널을 확인하십시오. 그만큼

8채널이면 괜찮습니다.

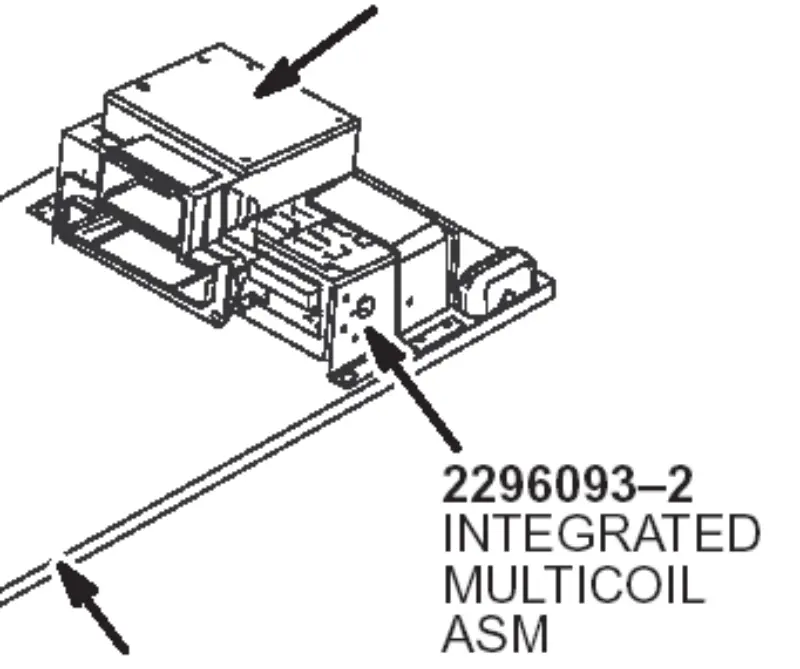

5. 통합 멀티코일 ASM을 8채널 심장 정상 이미지로 교체합니다.

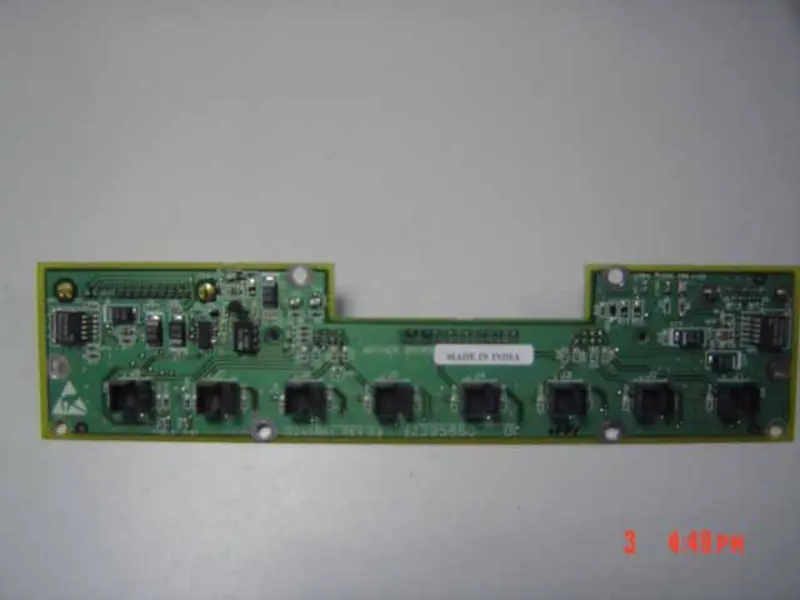

6. 마더보드를 확인하여 HCT04(6反向器) 및 다이나트론 불량을 찾습니다.

학습:

MCRT 도구를 사용하는 경우 8채널 실패 위치를 코일 측으로 정의할 때 다른 사이트에서 8채널을 확인하는 것이 좋습니다.
